DXR 100P-X
數字射線DR探測器
?
匯聚全球資源
服務中國市場

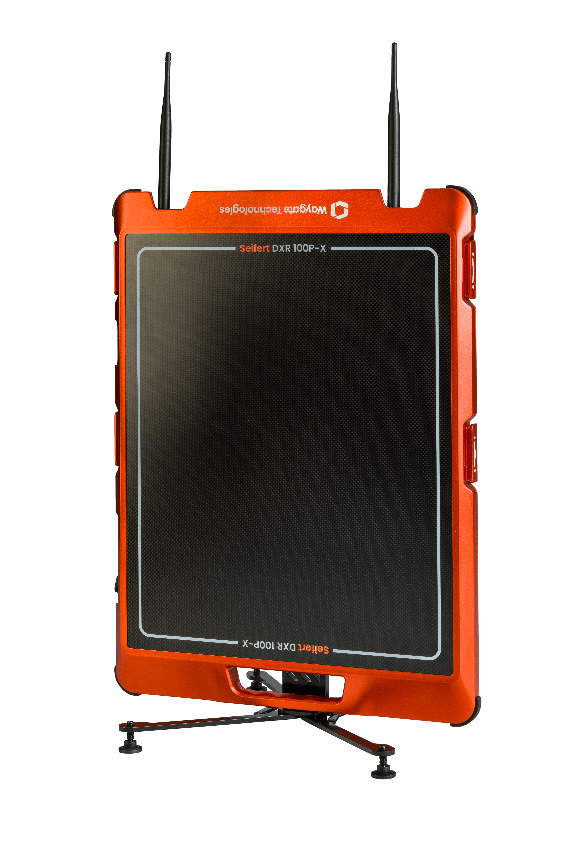

DXR 100P-X, 一款技術領先的DR探測器
新型 DXR 100P-X 探測器是工業現場檢測所需的高質量、高效能的成像解決方案。DR 探測器滿足最嚴格的檢測標準，提供真正的 100 微米空間分辨率和出色的信噪比，專為高端工業應用的需求而設計。 它內外堅固，可提供檢查任務所需的高質量和精細細節，適用于焊接檢測到腐蝕監測以及其間的一切應用。
專門為中國客戶設計，精益 品質、高效成像、高性價比 、豐富配件
在中國本地設計和生產，基于經過長期驗證的質量，提供可靠的一致性和成本效益
探測器專為工業用途而設計，其以客戶為導向的設計提供了堅固的可靠性和高質量，完全符合移動檢測和便攜安裝的標準。 該探測器采用堅固的外殼，可防止跌落、碰撞甚至輻射，從而實現更長的使用壽命和一致的性能。 擴展的無線 Wi-Fi 范圍（使用板載式天線）提供更穩定和方便的通信，而 IP65 防護等級可確保在所有工業環境中防水和防塵。
Waygate Technologies 基于先進的數字射線軟件平臺并精心優化成本結構，提供兼具性能與成本優勢的探測器，幫助您創造更多價值。
Rhythm Insight 先進的數字化工具
依托于 Waygate Technologies 15年以上豐富的行業知識和經驗，以及最新 Flash! 智能圖像優化引擎的助力，Rhythm Insight RT 為工業用戶量身定制功能強大、擴展靈活、簡單易用的專業NDT圖像采集和分析平臺。
- 直觀的用戶界面，圖像采集和處理，簡單直接，即開即要
- 觸摸式用戶界面，可在任何條件下實現最佳操作
- 基于應用的自動化流程
- 功能強大的圖像質量檢驗工具
- 符合 DICONDE 標準
- 符合現行標準，包括 GB/T 35388、NB/T 47013.11、ISO 17636-2等
- 提供一致的結果：由 Flash! 全自動圖像處理技術支持
- 始終更新，永不過時
大成像面積、優質的性能、堅固的外殼，適合廣泛的工業應用
DXR 100P-X 具有 100 微米像素分辨率，提供真正的 100 微米 SRb，可涵蓋各種應用：油氣行業管道監測（保溫層下腐蝕檢測、壁厚檢測、閥門定位等）以及所有類型的焊接檢測。與先進的 Rhythm Insight RT 結合，賦予無與倫比的圖像質量，使硬件和軟件共同展現卓越的功能和性能。增強型 Wi-Fi 天線模塊使平板探測器能夠將信號發送到 120 米以外的安全操作區域，而無需任何額外的路由器。該設備提供豐富的配件，使現場操作更加便捷高效。
DXR 100P-X 適用于 X 射線和 γ 放射源，適合使用的檢測應用包括（但不限于）：
- 石油、天然氣、能源和航空領域的焊縫檢查：
- 輸油管線
- 復雜結構件檢測 (軸承等)
- 鍋爐和壓力管道
- 燃油管道
- 壓力容器和儲罐
- 船舶焊縫檢測
- 石油、天然氣和能源、運行在役檢查
- 腐蝕監測和壁厚測量
- 閥門定位
- 管道支撐點腐蝕監測
- 鑄件檢驗
- 航空維修
- 結構檢查：
- 混凝土、橋梁、支撐物…
- 科學、藝術和考古學
- 電力線路檢查，GIS
- 新能源復合材料檢測
技術規格 DXR 100P-X | |||
閃爍體 | GOS | 像素間距 | 100 微米 |
基本空間分辨率 | 5 lp/mm | 灰度范圍 | 16 位 |
成像區域 | 350 x 430 毫米 | 探測器尺寸 (含防護殼) | 547 x 412 x 39 毫米 |
重量 | 8.18 kg (不帶防護殼4.9kg) | 環境防護 | IP65 |
工作溫度 | -10 ~ 50°C (電池供電) -20 ~ 50°C (電源供電) | 工作濕度 | 5% ~ 90% RH (非凝露) |
通信接口 | 有線或無線 (802.11 ac) | 天線 | 外置增強型天線 5 GHz / 2.4 GHz |
Wi-Fi 范圍 | 達 120 米 | 工作時間 | 6 小時 |
電源 | ? 有線：輸入 100 ~ 240 VAC, 50/60 Hz，最大 1.5A；輸出 24.0V 3.0A ? 無線：有電池組供電 (2 x 4180 mAh) | ||
合規 | ? 符合 GB, NB, ISO, ASTM, ASME ? 符合 DICONDE (ASTM E3147) ? 空間分辨率測量符合 ASTM E2597，GB/T 35394 | ||

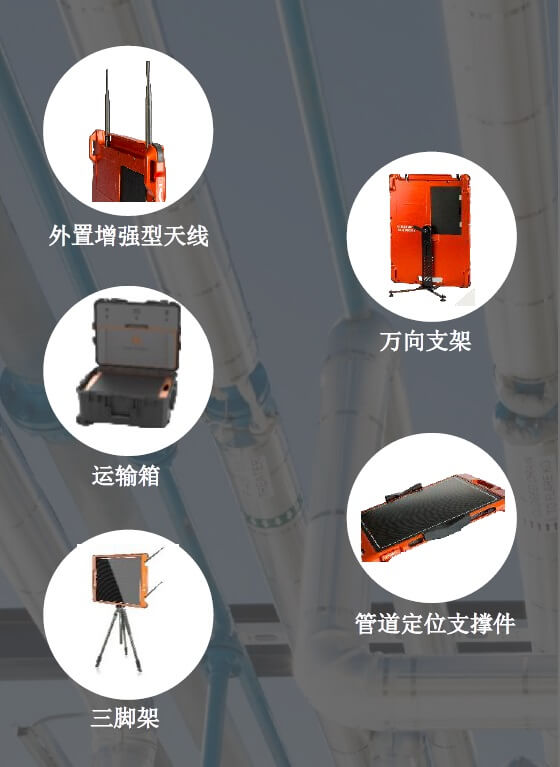

豐富的配件

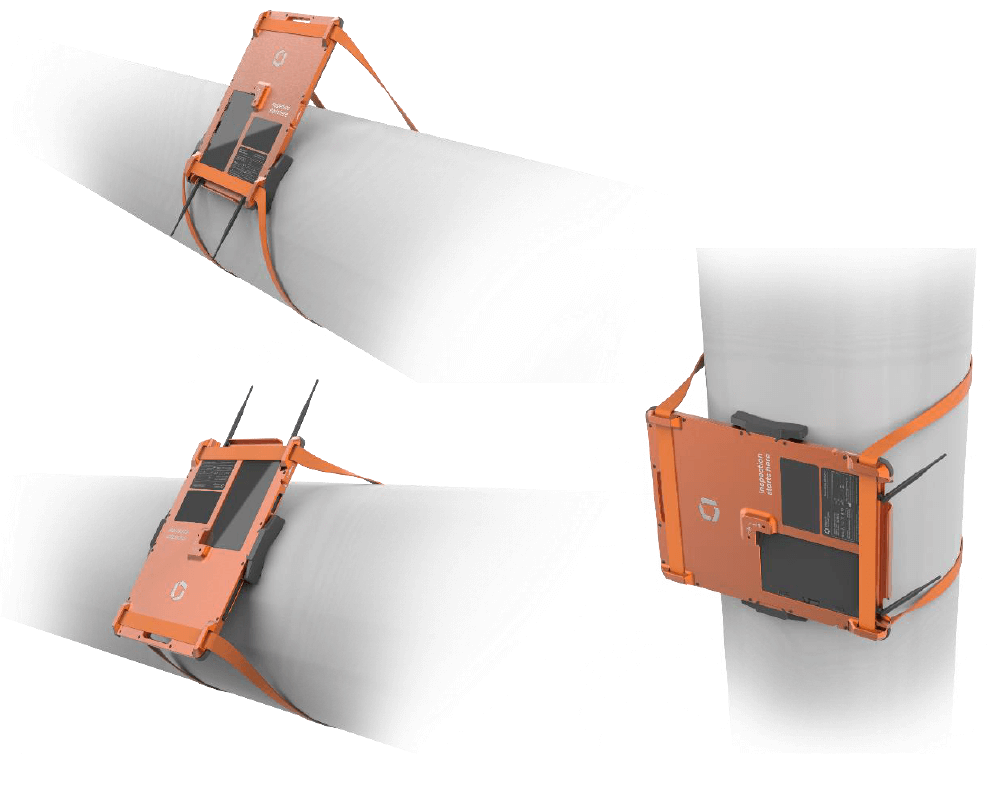

管道定位支撐件
防護殼上的弧形支撐件可確保探測器能在光滑管道上準確定位，確保探測器始終位于中心
外置增強型天線
將 WIFI 信號延伸至120米 (視距)
運輸箱 ( 航空箱 )
定制的運輸箱在運輸過程中提供全面保護，防護等級可達 IP65
萬向支架
放置在平坦的操作面上，高度可調節，探測器可垂直或水平站立，使用方便
三腳架（ 非標配 ）
允許在物體周圍靈活且輕松地定位
可調節不同高度、方向等，操作方便
有線線纜
工作站和探測器之間的50米線纜
?
