正式發布 | CT圖像質量評估新標準
- ASTM E3505-25制定CT成像新標準：新發布的ASTM E3505-25標準通過整合視覺和數值指標，包括細節檢測靈敏度（DDS）、調制傳遞函數（MTF）和對比度分辨函數（CDF），為CT圖像質量評估提供了統一的方法。
- 圓盤型IQI實現一致性評估：內置微孔的標準化圖像質量指標（IQIs）可精確測量CT系統性能，支持63μm特征的可靠檢測，并實現跨CT系統的一致性比較。
- Waygate Technologies集成自動化評估：Waygate Technologies的射線系統已與E3505-25標準完全兼容，可在單次掃描中自動提供圖像質量檢測與MTF/CDF評估——從而簡化工作流程并提升工業及醫療CT應用中的決策效率。
美國材料與試驗協會（ASTM International）發布新的計算機斷層掃描成像標準：E3505-25
2025年7月，美國材料與試驗協會（ASTM International）發布了E3505-25，這是一項新的實踐標準，旨在提升X射線計算機斷層掃描（CT）中圖像質量的量化評估能力。該標準提供了一種系統方法，用于確定CT圖像切片中的細節檢測靈敏度（DDS）并計算數值檢測極限（DDSLimit）。
該標準引入了IQI的使用，即采用內部嵌有精確尺寸圓孔或方孔的圓盤型IQI（扁平正圓柱體），這些IQI作為參考物，用于評估CT掃描的細節檢測能力。
為了支持全面的圖像質量評估，E3505-25還規定了測量以下參數的程序：
調制傳遞函數（MTF）：用于量化系統再現不同細節水平（空間分辨率）的能力；
對比度分辨率（CDF）：用于評估系統區分不同密度物體的能力；
對比度-細節圖（CDD）：可視化呈現物體對比度與尺寸之間的關系，評估CT系統的細節檢測能力。
這些測量值均來自同一CT掃描，確保了一致性，并能夠準確計算數值檢測限，這是無損檢測（NDT）、工業CT和醫學成像應用中的關鍵指標。
細節檢測靈敏度 – DDS

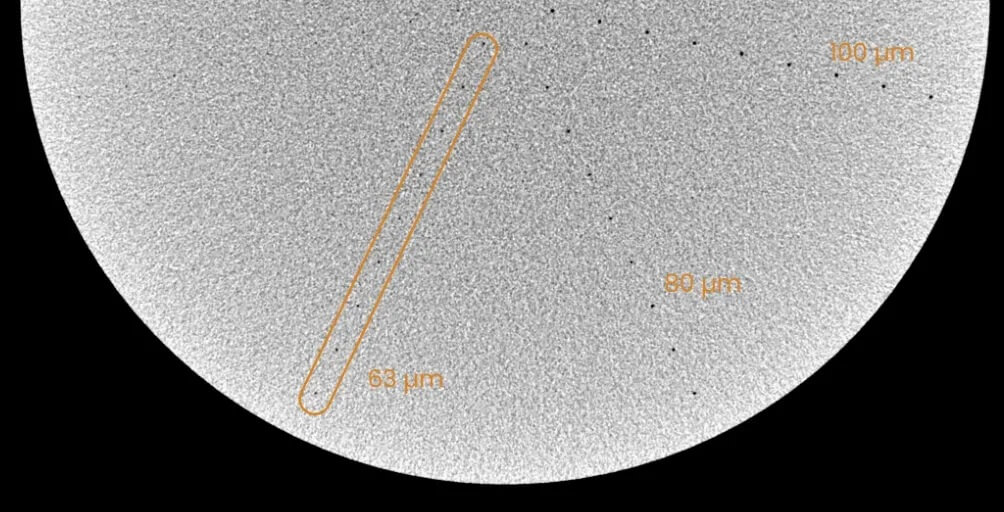

該圖像展示了圓盤型IQI的CT掃描橫截面切片。IQI上排列著呈星形圖案的微小孔洞。每行包含9個孔洞，每個孔洞的直徑各不相同，最小孔洞尺寸為63μm。當所有9個孔洞仍清晰可見時，這意味著該掃描的細節檢測靈敏度為63μm——換言之，該掃描可以可靠地檢測到63μm的特征。
MTF、CDF、CDD和DDSLimit

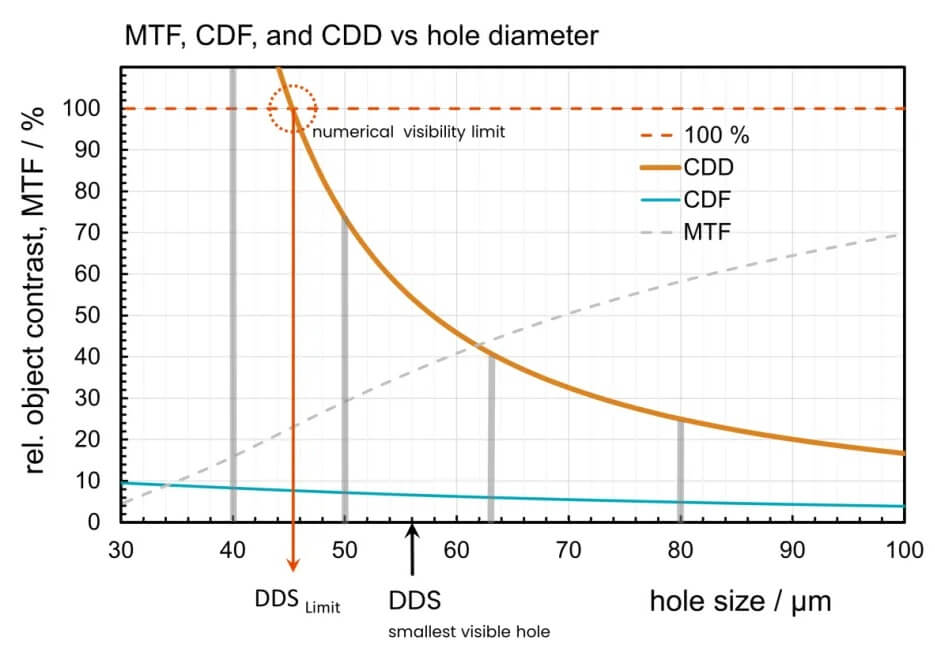

在理想情況下，可見性孔的大小由CDD（CDF與MTF的比值）預測，我們將在以下內容中詳細說明。
CDD量化了特定掃描條件下，物體上的孔洞需要達到何種相對對比度才能被人眼識別。通常，物體上空洞的相對對比度為100%。當CDD在預期可見的最小孔徑尺寸下達到100%時，該孔徑尺寸即為即 DDSLimit。
該圖中揭示了一個重要細節。MTF（調制傳遞函數）和CDF（對比度傳遞函數）均對細節檢測靈敏度（DDS）產生影響，即通過不同組合的CDF和MTF，可以實現相同的DDSLimit。換言之，在一定程度上，較好的對比度噪聲比（CNR）可以適當彌補分辨率的不足，反之亦然。
專家見解
“E3505-25標準的發布標志著CT圖像質量標準化進程取得重大進展。通過結合視覺與數值的方法，該標準賦能用戶更準確地評估系統性能與圖像可靠性，從而做出更明智的決策?！?/p>
——Holger Roth，Waygate Technologies高級技術專家
