超聲波檢測的組成部分及其工作原理

超聲波檢測設備是用于評估材料的一種重要工具。它由多個關鍵部件組成，包括控制裝置、脈沖發生器、探頭、放大器、評估模塊和輸出模塊。這些部件協同工作，實現了超聲波的發射、接收和評估等功能。

3.1. 控制裝置: 控制裝置是整個設備的指揮中心，負責協調各部件的工作流程。它決定檢測周期的次序，例如何時發射超聲波、何時接收回波以及何時進行數據評估。

3.2. 脈沖發生器：脈沖發生器負責產生電脈沖信號，這些信號將激發探頭的機械振蕩，從而產生超聲波。

3.3. 探頭：探頭是設備的關鍵部分之一，它能夠?qū)㈦娒}沖轉化為機械振蕩，并將聲波傳播到被檢測的材料中。同時，它也能將反射回來的聲波信號轉化為電脈沖，供后續處理使用。

發射器探頭同時可用作接收器探頭（單探頭操作），或可在發射器探頭之外使用額外的接收器探頭（TR 操作、串聯操作）。

3.4. 放大器：放大器對探頭接收到的微弱信號進行放大和過濾，以便更好地進行后續處理和評估。根據不同的應用需求，放大器的增益可以是線性增益或?qū)?shù)增益。

3.5. 評估： 評估模塊負責對接收到的信號進行處理和解析，以提取有關材料性質的信息。這可以通過比較信號的振幅和傳播時間來實現，并將結果以易于理解的方式呈現給用戶。

3.6. 輸出：輸出模塊則負責將處理后的數據以適當?shù)男问匠尸F(xiàn)給用戶，例如在屏幕上顯示、打印或存儲為文件。根據具體需求，設備可能配備各種輸出模塊以滿足不同的應用場景。

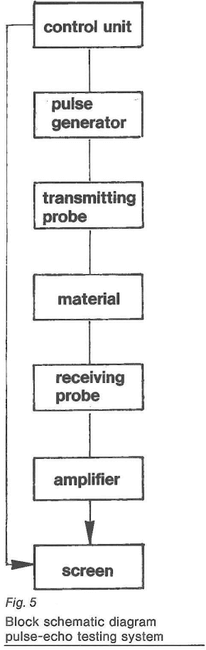

圖5展示了超聲波設備的構造，包括轉換、放大并在屏幕上顯示輸入信號的基本布局。

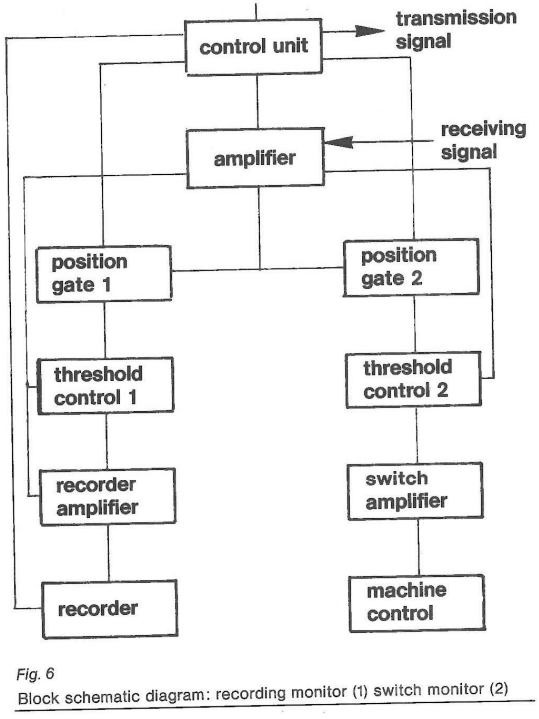

在自動化生產環境中，通常會使用更合適的裝置來替代傳統的屏幕顯示。圖6詳細描述了監控電路的原理：根據信號的振幅和傳播時間進行評估。門電路會對特定的傳播時間范圍進行監控，比如：如果放大器在此時間范圍內輸出信號，那么信號會經過再次轉換，然后進行模擬或數字評估。

如果不使用記錄器放大器，那么可以通過界面放大器對閾值電路的“是/否”輸出進行控制，從而生成用于控制檢測流程的信號。值得注意的是，在檢測過程中，脈沖的重復頻率與檢測周期（如探頭或示例樣品的移動等）之間存在密切關聯。如果忽略這種時間關系，即使其他系統部分運行得再完美，結果也可能出現誤差，導致最佳數據輸出受到嚴重影響，例如：未能檢測到材料中的反射體或?qū)Ψ瓷潴w的重復計數。

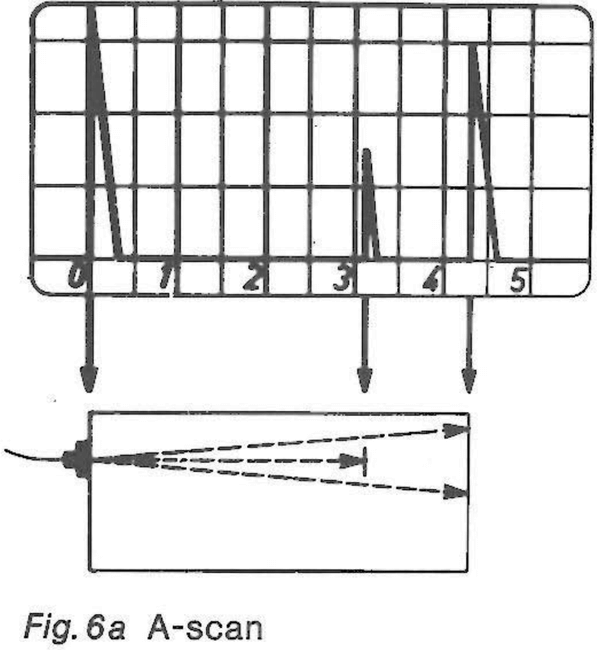

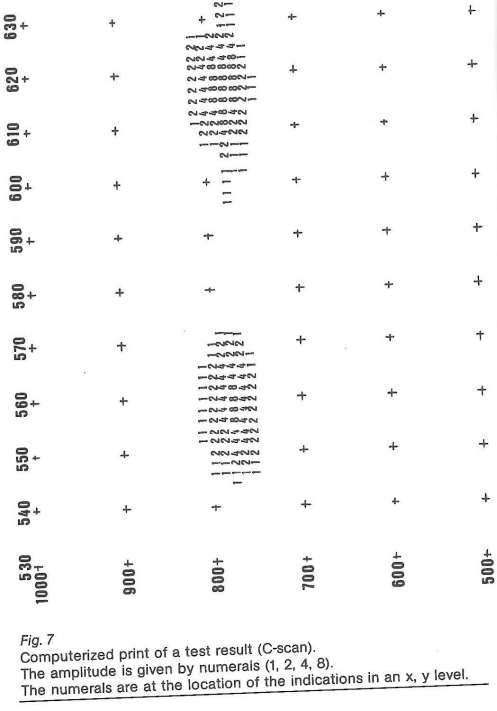

另外，因為檢測問題的數量/方式并非一致，檢測結果的記錄形式也各不相同。在進行手動檢測時，通常會使用配備CRT或LCD屏幕的儀器，這些儀器能夠以A-scan的形式顯示信號的幅度和傳播時間（如圖6a所示）。當然，也可以使用二極管陣列作為屏幕顯示。如果屏幕上能夠二維顯示反射體的位置，那么就可以生成Cscan圖像。此外，打印條以及與C-scan相匹配的圖譜也是常用的信息存儲方式（如圖7所示）。
