技術科普 | 可變FDD的三大核心優勢

在工業CT檢測系統中，焦點-探測器距離（Focus-Detector Distance, FDD）是一項關鍵設計參數。本文將深入解析可變FDD如何通過幾何放大倍率優化、圖像分辨率提升以及掃描效率調控，為無損檢測提供更靈活的解決方案。

基礎原理

FDD與成像的幾何關系工業CT系統中，探測器與X射線源的距離（FDD）和樣品與射線源的距離（Focus-Object Distance, FOD）共同決定系統的幾何放大倍率（M）：

成像的空間分辨率受限于有效體素尺寸（Voxel Size, Δv），其與探測器像素尺寸（Pixel Size, Δp）的關系為：?

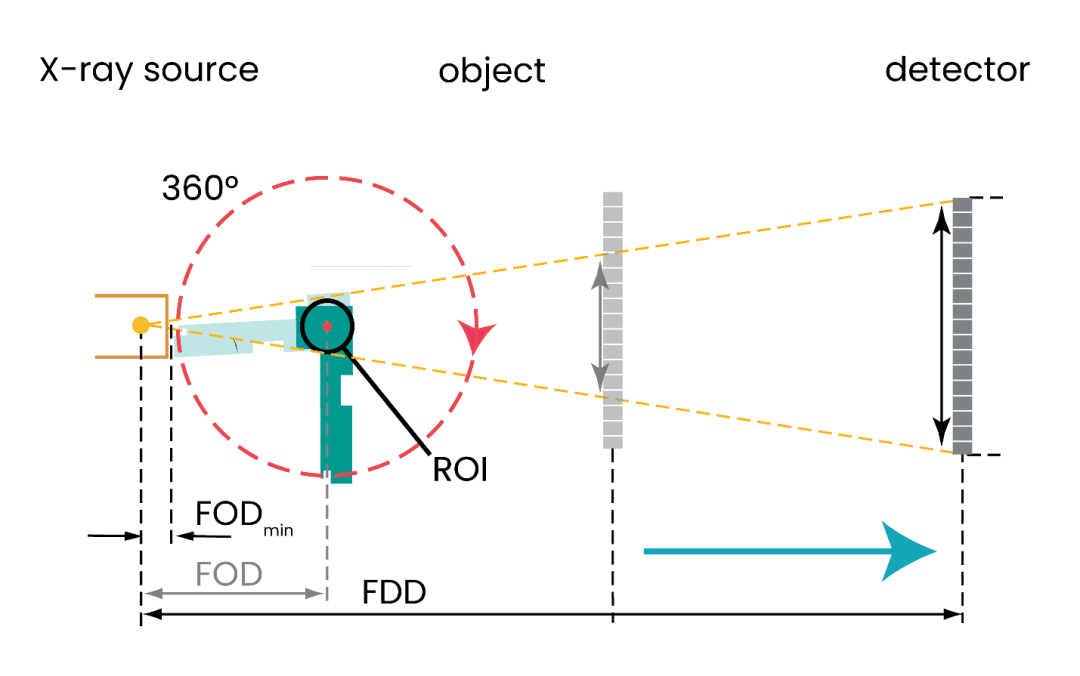

技術意義：通過增加FDD，可在保持感興趣區域（Region of Interest, ROI）不變的情況下，獲得更高的幾何放大倍率。

可變FDD的技術優勢對比

短FDD模式	長FDD模式
X射線強度提升（遵循平方反比定律）→ 信噪比提高，缺陷檢測靈敏度更優?→ 更高清的圖像質量，更敏銳的缺陷識別	錐束角度減小 → 有效降低FDK重建算法偽影，提升三維重建精度
掃描時間縮短 → 單位時間內射線通量提升，檢測效率提高	有效視野（Field of View, FOV）擴大 → 支持較大尺寸樣品在更高分辨率下的完整成像
?	幾何不清晰度降低 → 近探測器端成像銳度優化
?	體素尺寸變小 → 搭配微焦點射線管時，掃描分辨率顯著提升

關鍵技術機制解析

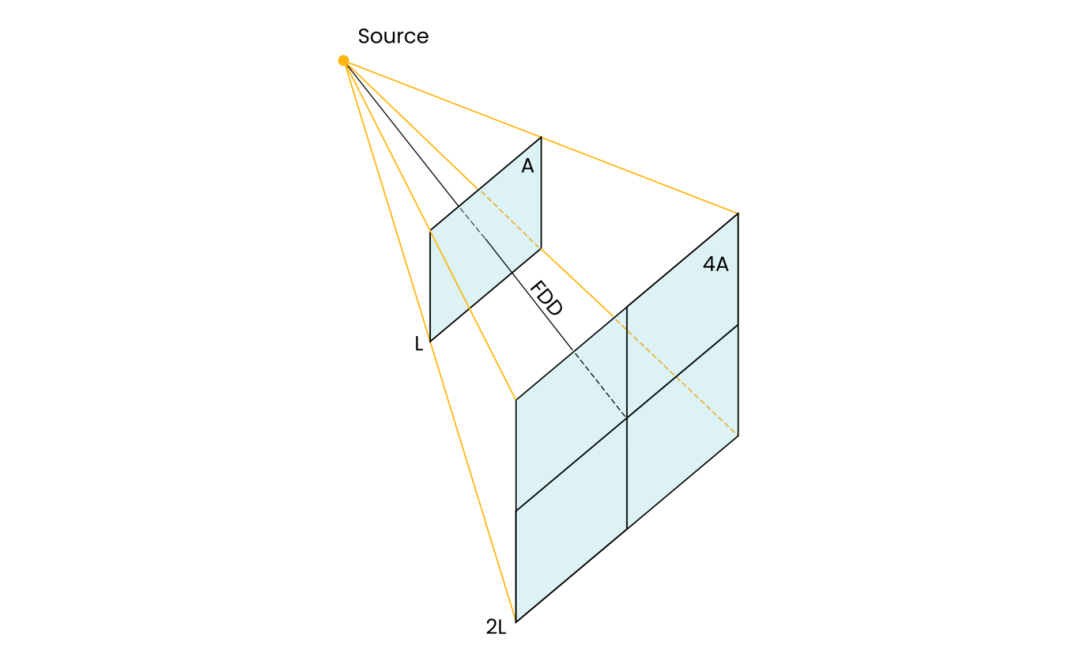

FDD與平方反比定律（Inverse Square Law）

??當FDD縮短至原距離的1/x時，探測器接收的X射線強度將提升x2倍（無需增加管電壓或電流）。實際應用：FDD減半可使掃描時間縮短至1/4，或在相同掃描時間內使信噪比翻倍。

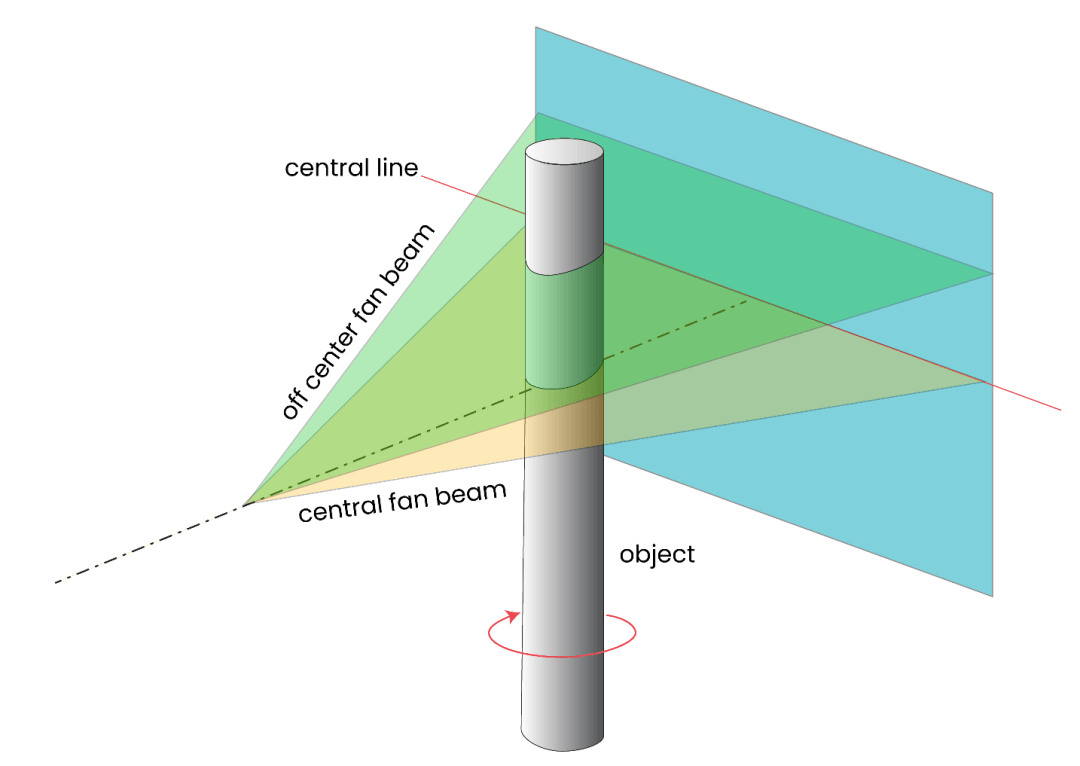

FDK重建偽影與錐束開角

Feldkamp-Davis-Kress（FDK）算法在中心切片外的重建存在近似誤差。長FDD可減小X射線入射角，顯著降低邊緣切片的重建偽影強度。

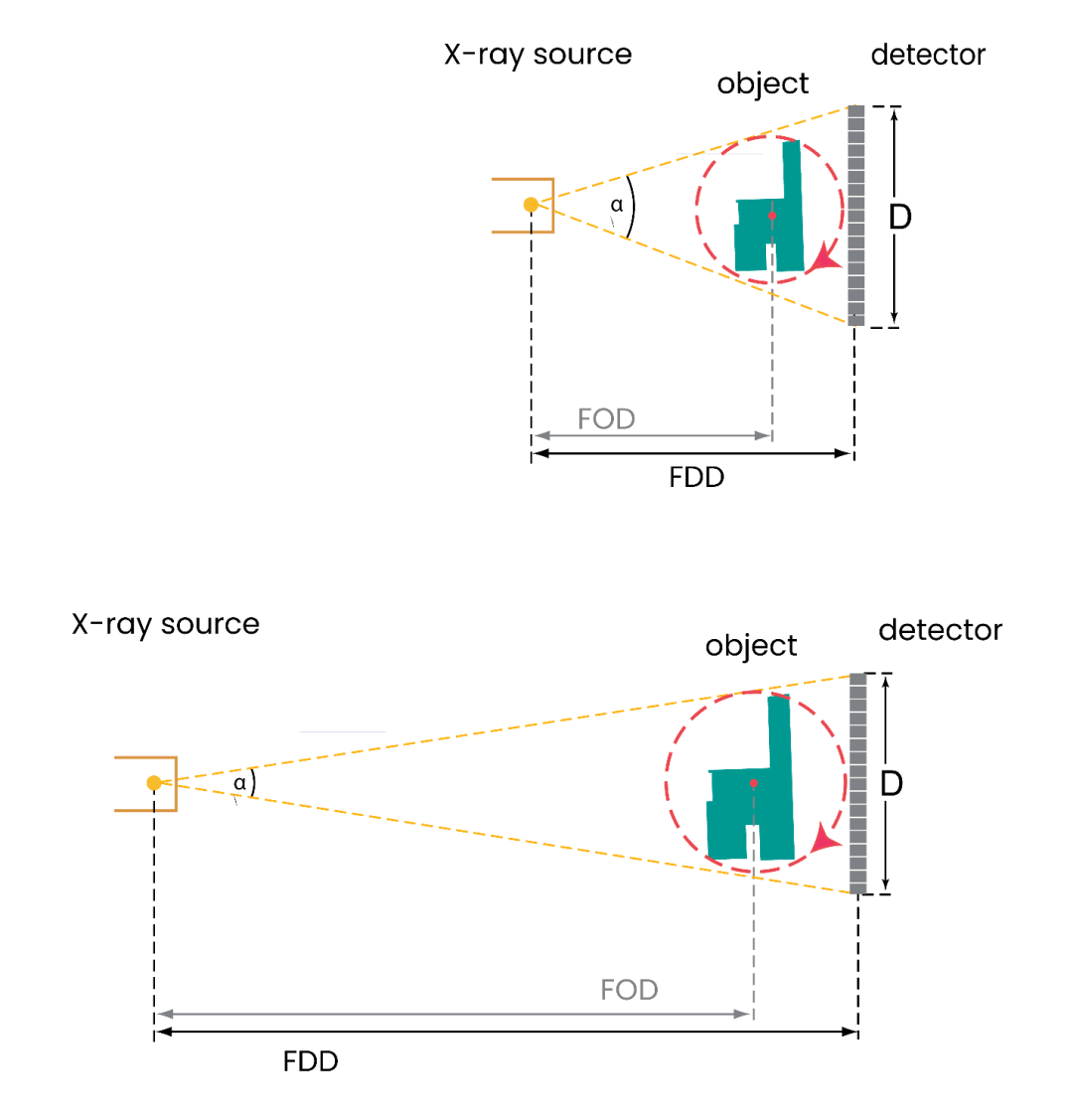

錐束開角與有效視野

?長FDD模式下，錐束開角減小使近探測器端有效視野擴大，更適配大尺寸工件檢測。

工業檢測中的參數優化建議

實際應用中需根據檢測需求動態調整FDD：??

高效率場景：優先采用短FDD，平衡信噪比與掃描效率 ?
高精度需求：選擇長FDD，優化分辨率并減少掃描偽影 ?
大尺寸樣品：結合長FDD與大視野探測器，確保完整覆蓋?

技術總結

可變FDD設計通過物理參數的智能調控，實現了工業CT檢測中”效率-精度-兼容性”的多目標優化。該技術特別適用于：??
