計算機斷層掃描圖像 vs 傳統X光片
X射線照片的灰度值反映了被攝物體區域的厚度和（射線）材料密度。因此，較厚的區域比薄區域顯得更暗，而較輕的材料比更重的材料顯得更亮。通過這種方式，疊加的特征在X射線照片中重疊。通常，孔隙表現為亮點，而夾雜物則呈現為暗點。這種不同的輻射強度是由于透射X射線的衰減，符合比爾-蘭伯特定律。
斷層掃描圖像中的灰度值表示被檢查物體內部相應三維位置的材料。通常，密度較大的材料顯示為較亮的灰色，而密度較小的材料則顯示為較暗的灰色。例如，鐵會顯得相當明亮，鋁為中等，而空氣則幾乎呈黑色。
物體不同部分的形狀可直接觀察，并可通過特定軟件進行渲染，從而提供被檢查物體的三維表示。
比爾-朗伯定律
一束強度為I?的X射線透過工件并根據比爾-朗伯定律衰減。沿光束路徑的所有物體元素都對衰減有貢獻，從而產生強度分布I(x, y)。這種貢獻取決于材料的衰減系數μ，該系數描述了局部衰減。

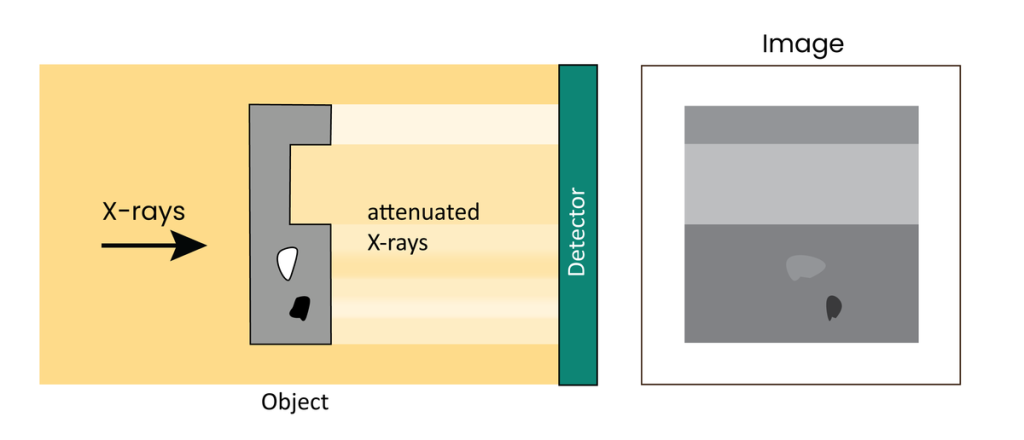

傳統X射線照片
在探測器像素中，X射線束的強度分布被轉換為數字信號（像素值），這些信號隨后在監視器上顯示為灰度值分布（X射線圖像）。
Attenuated X-rays: 衰減的X射線
Detector:探測器 Image:圖像

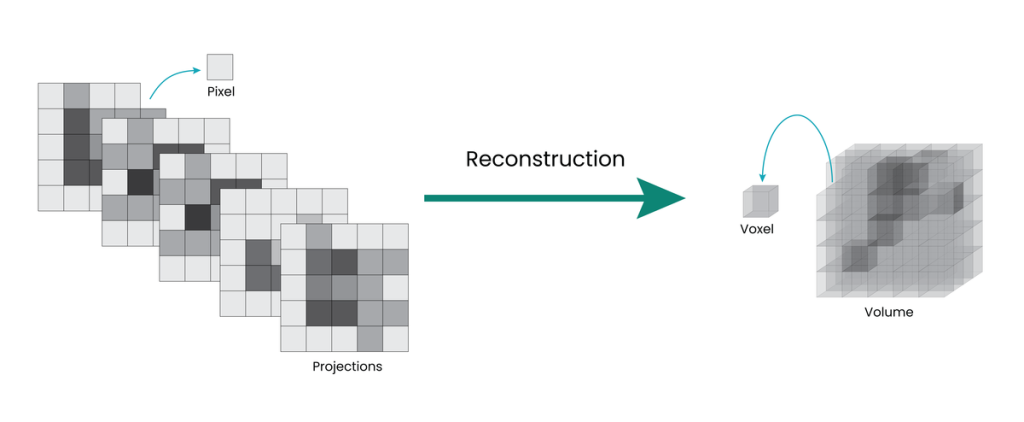

計算機斷層掃描
通過在對正在旋轉的工件進行X射線成像，收集各特征的位置信息，并通過計算機輔助的數值過程（重建）檢索這些信息。該重建過程生成一個由體素（體積元素）組成的三維體積（斷層圖像），每個體素都被賦予一個體素值，理想情況下，該值與衰減系數成正比。
我們可以說：
數字X射線圖像是由像素組成的矩形，每個像素都有一個像素值，用于描述穿過樣品后的X射線強度。這對應于樣品的厚度和材料類型。
斷層圖像是由體素組成的立方體，每個體素都有一個體素值，該值（在理想情況下）表示局部材料的衰減系數。
