工業計算機斷層掃描與計量學的進展
引言
近年來，工業計算機斷層掃描（CT）技術取得了顯著進步，特別是在速度、自動化和精度方面。這些改進使CT的應用范圍超越了傳統的研究、開發和失效分析，成為生產車間中進行精確三維測量的關鍵技術。CT的無損能力能夠以高分辨率和三維方式捕捉和分析內部結構，這使其在生產過程中變得越來越有價值。
CT在生產環境中的應用發展
工業CT已發展到可在生產車間用于尺寸測量的階段。該技術能夠快速捕捉隱藏的內部幾何結構，相比傳統的光學或接觸式坐標測量機具有顯著優勢，因?yàn)楹笳咄ǔＰ枰茐男苑椒ɑ虬嘿F的工裝夾具。長期以來，CT技術一直用于質量實驗室，如今已成為生產期間測量和成像復雜組件和工具的重要組成部分。

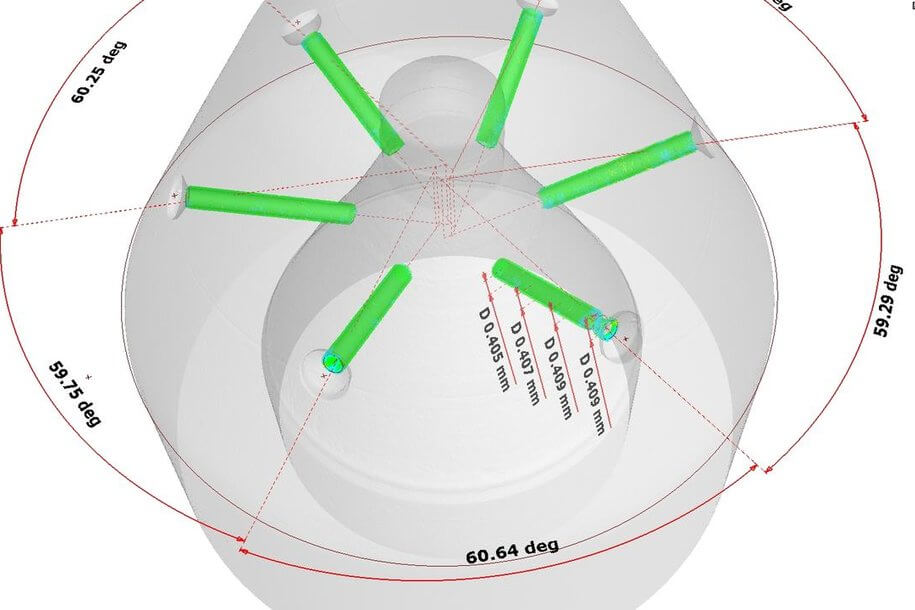

航空航天、汽車和醫療技術等行業率先采用CT進行計量任務。典型的分析組件包括連接器、多材料組件、噴射噴嘴、渦輪葉片和植入物。增材制造的興起進一步推動了CT的使用，因?yàn)樗梢詼y(cè)量以前其他方法無法觸及的內部幾何形狀。CT技術在優化開發、初始采樣過程和增產以及確保質量控制和工藝優化方面被證明至關重要。
全面的幾何結構信息采集

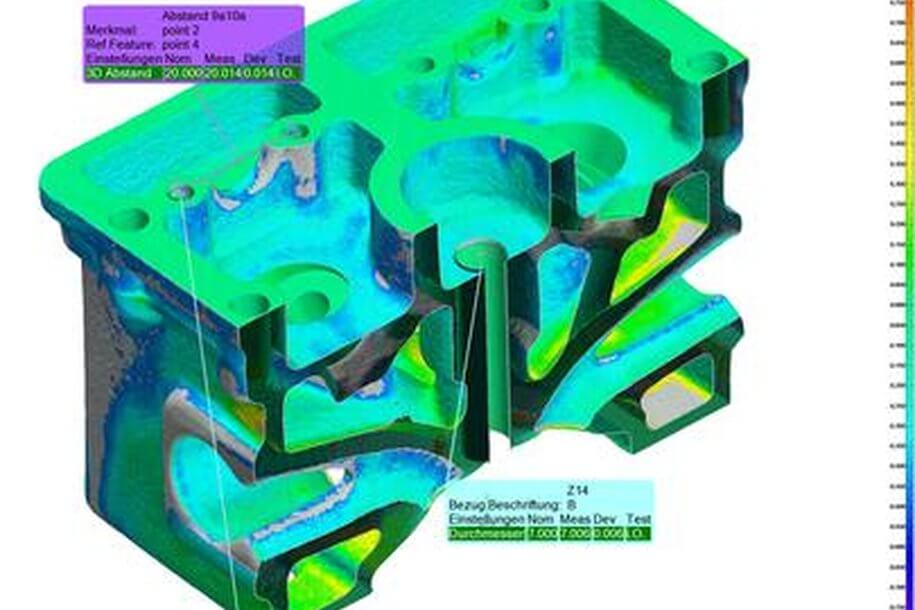

CT技術能夠以高信息密度完整三維捕捉樣品的幾何結構。這種能力為質量控制開辟了新的可能性，可供創建虛擬截面和自動孔隙率分析。此類分析提供了對制造工藝的關鍵見解，例如注塑成型的質量或工件的穩定性。例如，名義/實際比較以顏色尺度顯示幾何偏差，揭示缺陷的分布，并指導后續的加工過程。
CT系統中的校準和測量精度

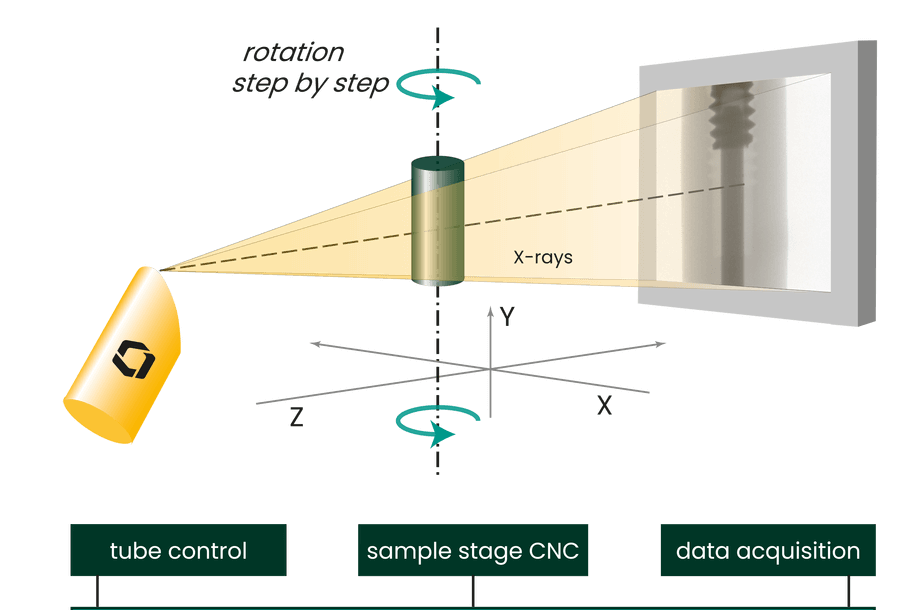

為了實現CT測量的高精度，系統必須經過嚴格的校準。制造商會對關鍵部件（如平板探測器和X射線管）進行校準，確保系統的精度，微焦點系統的精度可達幾微米以內。物理測量過程包括通過精確的操縱系統旋轉被測物體，獲取二維X射線投影圖像。這些圖像的質量受X射線源、探測器和系統幾何結構的影響，決定了原始數據的精度。
優化工藝鏈以實現精度
VDI 2630指南的推出使高分辨率CT系統測量精度的評估標準化。該指南被制造商采用，定義了用于確定CT系統是否適用于檢測過程的行業標準。CT測量的精度取決于穩定的系統設計、優化的硬件和軟件組合以及嚴格的校準。歷史上，定位、初始校準和定期重新校準的耗時性質阻礙了潛在用戶。然而，CT系統的進步簡化了這些流程，使CT成為生產環境中更易獲得的選擇。
案例研究：Phoenix V|tome|x M

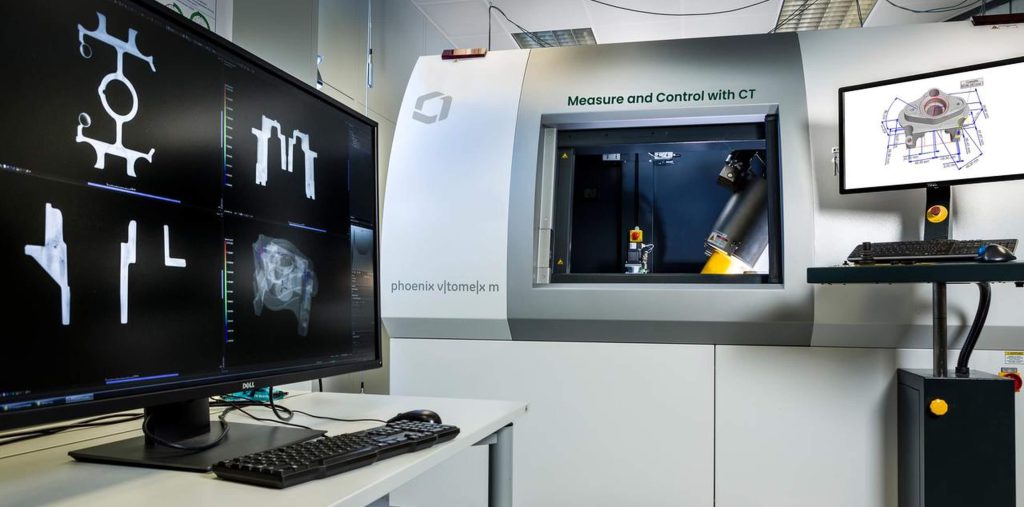

維睿泰的Phoenix V|tome|x M300掃描儀展示了CT技術的進步。這款300kV微焦點CT系統專為三維計量和缺陷分析設計，集成了各種專有創新，確保在短時間內實現可重復的高精度測量。該系統采用400萬像素動態工業X射線探測器，提高了靈敏度并加快了掃描周期，同時不犧牲圖像質量。維睿泰的Scatter|correct技術通過去除散射偽影，特別是在高度吸收樣品中，進一步提高了圖像質量。
校準和驗證以確保持精度一致性

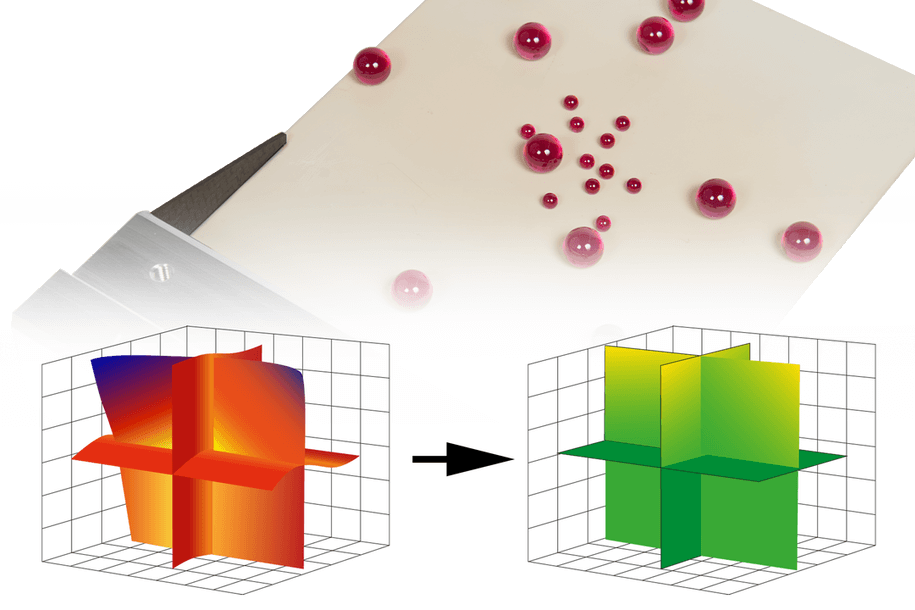

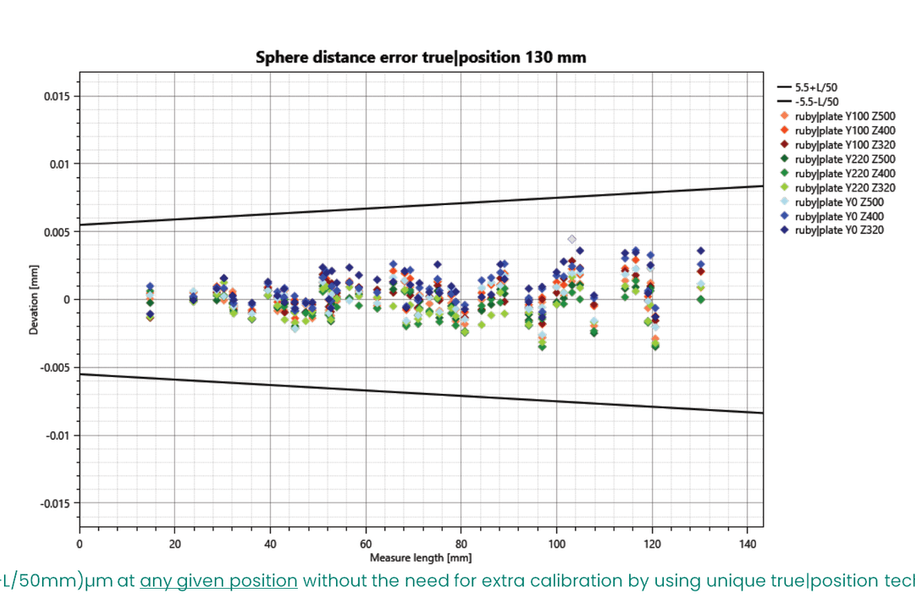

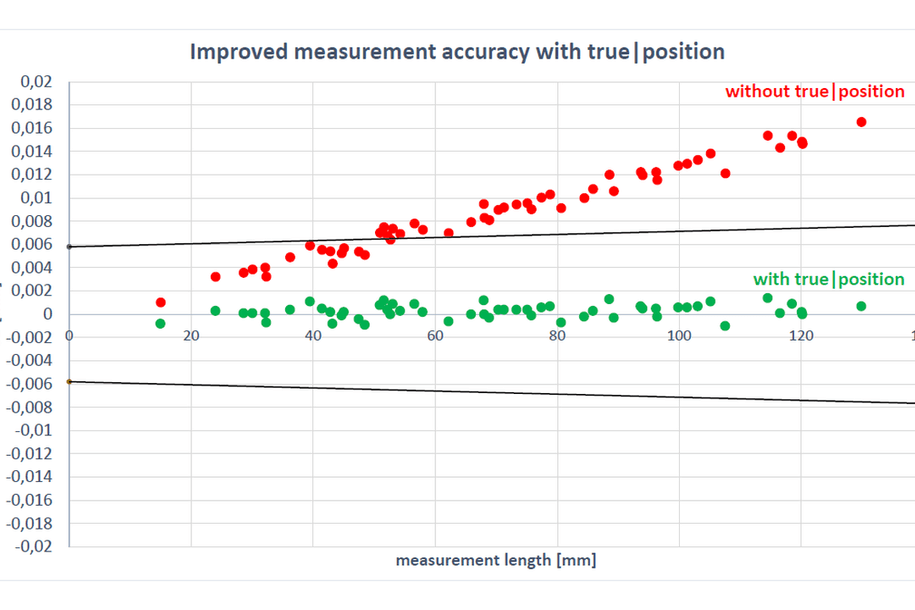

定期重新校準對于保持CT系統規定的測=度至關重要。維睿泰的Ruby|plate校準體結合True|position技術，提供了一種有效的幾何校正方法。Ruby|plate經過亞微米級精度校準，可自動檢測和校正比例偏差，將所有測量位置的精度擴展到一致。最近的軟件和硬件優化將Phoenix V|tome|x M的校準時間從40分鐘縮短至8分鐘，使操作人員能夠高效執行校準。
結論：CT作為精密測量工具
校準和驗證程序的高度自動化降低了使用CT系統進行可重復測量所需的時間和專業知識。Phoenix V|tome|x M憑借其卓越的測量精度和縮短的掃描時間，證明了CT技術現在已成為生產環境中精密測量的可行替代方案。Ruby|plate和True|position等先進技術的集成，使CT成為各種工業應用中實現高精度的可靠工具。
