輻射圖像的形成是如何產(chǎn)生的？
為了調(diào)整輻射對圖像的效果，我們使用濾波器和增強屏幕來：
1.濾波/硬化輻射以影響對比度
2.增強輻射效果以提高對比度

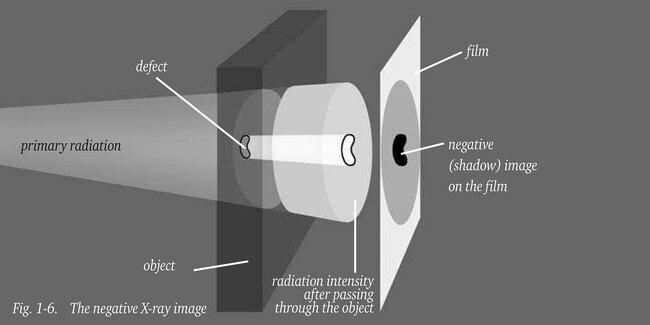

X射線或伽瑪射線的強度在穿過物體時會因輻射的吸收和散射而局部減弱。對于均勻的物體，主射線的衰減也是均勻的，膠片會均勻曝光。如果物體內(nèi)部存在缺陷或厚度變化，膠片的表面會受到不均勻的曝光，導致物體及其缺陷的陰影圖像。當膠片經(jīng)過處理后，輻射強度的變化會呈現(xiàn)為不同的膠片密度；較高的輻射強度產(chǎn)生較高的膠片密度，如圖1-6所示。
Negative (shadow)image on the film: 膠片上的負（影）像
Radiation intensity after passing through the object: 穿過物體后的輻射強度
Object:主體
Defect:缺陷
Primary radiation：主射線
當主要的射線部分被物體吸收時，如圖2-6所示，部分輻射會散射并通過間接路徑作為二次輻射到達膠片。這種散射輻射降低了射線照片的質(zhì)量，因此減少其效果至關重要。
因此，達到膠片上任何點P的總輻射由一些傳輸?shù)闹饕椛浣M成，形成孔洞(N)的圖像，這是“形成圖像”的或直接的輻射強度Ip，以及一些二次的“非形成圖像”的散射輻射，強度為Is。因此，P點的總輻射強度是(Ip + Is)。比值Is/Ip稱為“散射輻射因子”，在大的墻厚下可能高達10，這意味著散射輻射是形成圖像的輻射的十倍。比值(Ip+Is )/Ip = 1+Is/Ip被稱為“堆積因子”，對于缺陷的可檢測性非常重要。它的值通常在2到20之間，取決于輻射能量和物體厚度。
還必須認識到，被檢查物體周圍的任何物體（如桌子、墻壁、地面等）被伽瑪射線或X射線擊中時，都會部分地反射這些射線，形成“背向散射”，這可能會導致膠片起霧。
來自被檢查物體的背向散射較主要輻射弱，并可通過在物體和膠片之間的金屬濾波器攔截?？拷z片的物體散射的輻射可以通過在膠片盒的背面使用一片鉛保護板攔截。
在圓柱體的射線檢查中，也會發(fā)生散射輻射，如圖3-6所示。
可以通過以下方法進一步減少散射輻射的影響：
1.使用窗口前的光圈將輻射束大小限制到最??；
2.使用錐體定位束，即所謂的準直器；
3.使用遮罩：物體邊緣周圍的鉛條。
