針對(duì)不同壁厚中的射線曝光調(diào)整

對(duì)于壁厚差異有限的物體的射線照相，通?；谄骄穸葋?lái)確定曝光時(shí)間，以獲得至少為2的所需膠片密度。如果壁厚差異很大，部分膠片可能會(huì)過(guò)度曝光或曝光不足。這可以通過(guò)所用X射線膠片的特性曲線的趾部（下部）的形狀來(lái)解釋。膠片梯度（對(duì)比度）較低，因此缺陷可辨識(shí)性也較低。因此，根據(jù)EN 1435，單次曝光覆蓋的厚度范圍是有限制的。

有許多實(shí)用方法可以防止較薄部分過(guò)度曝光和較厚部分曝光不足。這些可以分為兩組：通過(guò)單膠片或雙膠片技術(shù)進(jìn)行補(bǔ)償。

對(duì)于單膠片曝光，可以應(yīng)用以下技術(shù)：

• 利用X射線管上的濾光片來(lái)使輻射變硬，從而降低對(duì)比度。
• 使用更高的管電壓或使用Ir192、Co60 增加輻射能量，降低對(duì)比度。

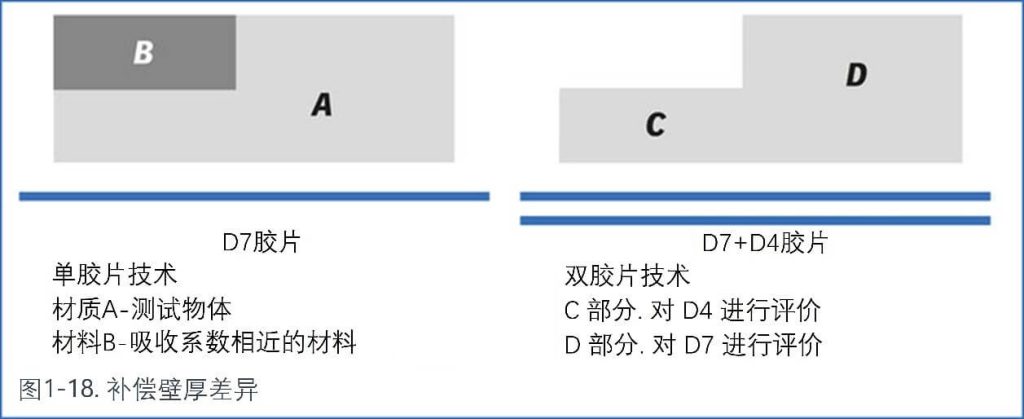

• 使用與物體 A 材料成分相似的材料B來(lái)補(bǔ)償壁厚差，如圖1-18所示。
• 使用主要由金屬粉末組成的特殊膩?zhàn)樱ㄌ畛洳牧希┐嫔厦娣椒ㄖ械难a(bǔ)償材料B。

當(dāng)使用兩張膠片時(shí)，可以應(yīng)用以下技術(shù)：

• 同時(shí)使用兩張感光度不同的膠片，但相似增感屏，進(jìn)行單次透照。 比如使用Agfa D7和D4膠片。 這是最簡(jiǎn)單、最實(shí)用的方法（見(jiàn)圖1-18右側(cè)）。
• 同時(shí)透照帶有不同增感屏的Agfa D7和D4膠片（見(jiàn)圖1-18）。
• 使用相同感光度的膠片和相同的增感屏，進(jìn)行兩次透照：一次透照時(shí)間基于較薄部分，另一次透照時(shí)間基于較厚部分。
• 使用相同感光度的膠片但不同的增感屏，進(jìn)行兩次透照。
