什么是圖像失真？

在射線照相圖像上，一個三維物體被呈現(xiàn)在一個二維平面（膠片）上。物體及其缺陷的外觀取決于輻射相對于物體的方向。

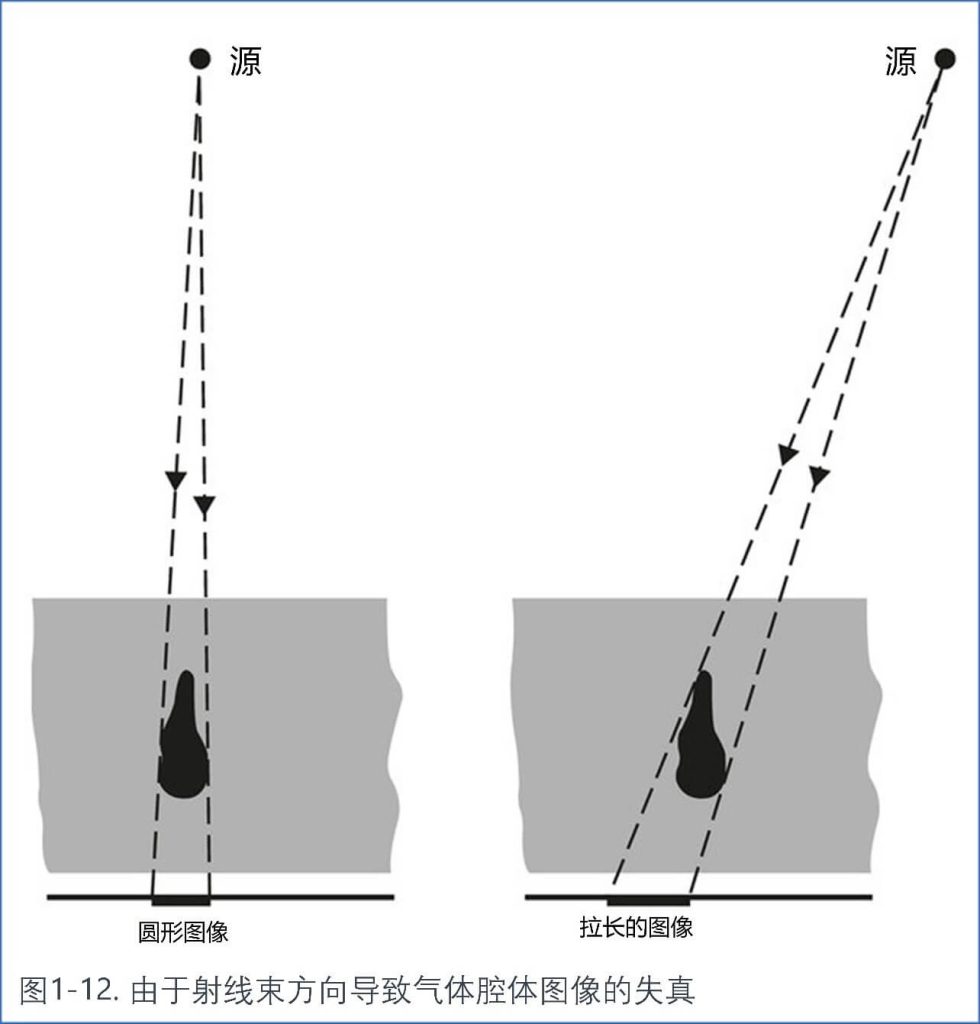

如圖1-12所示，鑄件中氣孔的圖像可能是圓形或者細長的，這取決于光束的方向。

一般來說，輻射光束應該垂直于膠片，并且試樣應盡可能平放在膠片盒上。然而，特殊角度的拍攝有時是有用的。

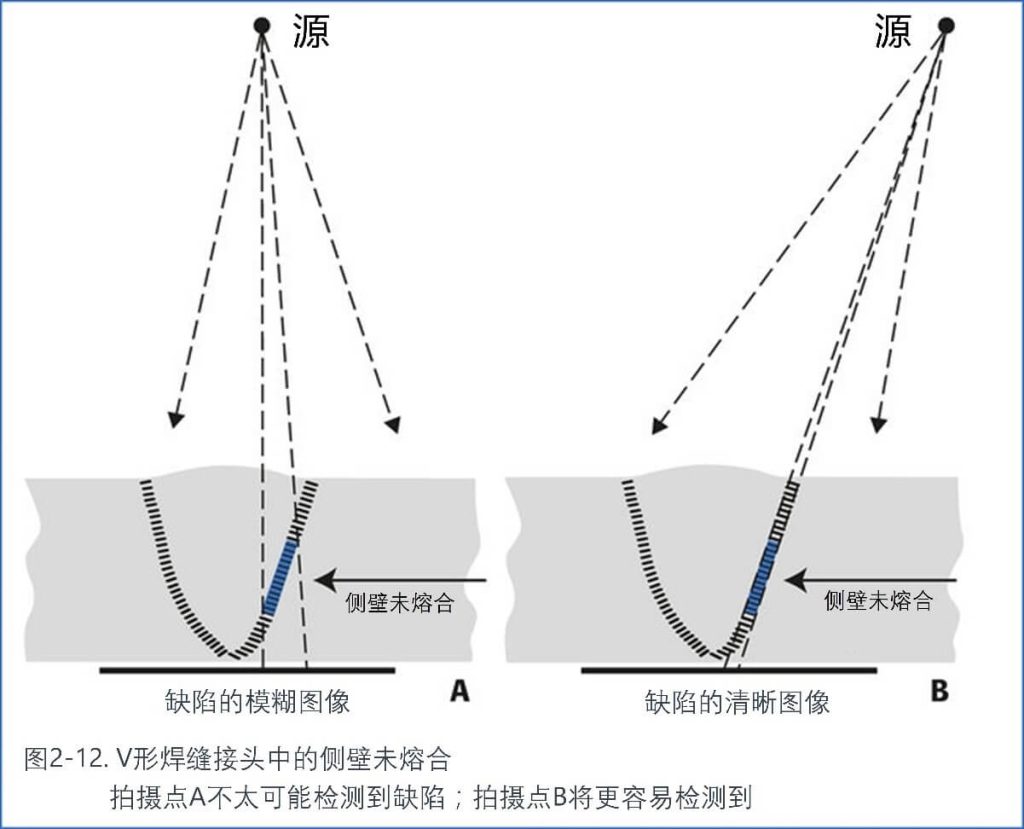

圖2-12（A）顯示了未以最佳方式去檢測 V 型焊縫中側(cè)壁未熔合的情況。傾斜輻射（B）更有可能顯示出這種類型的焊接缺陷。
